2008年8月24日 トランジスタ技術付録工作

トランジスタ技術って本を知っていますか？

知っている人は少ないと思いますが(笑)

少しだけ半田付けができるので付録を真剣に作ってみました(^^ゞ

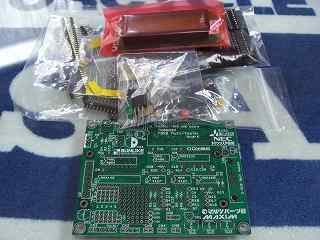

付録は基板だけなので部品はマルツパーツでセットを通販で買いました。
割引があったり注文がめんどうなので部品をセットにしましたよん♪

これで、付録が作れます♪

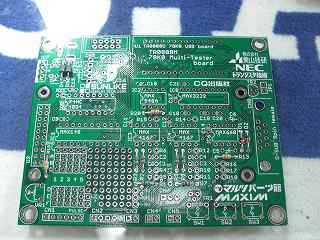

まずは

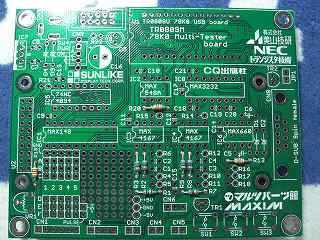

抵抗をまずは、取り付けます。

続いて

ダイオードを取り付けます。

普通の人には何が変わったのかわからないかも(爆)

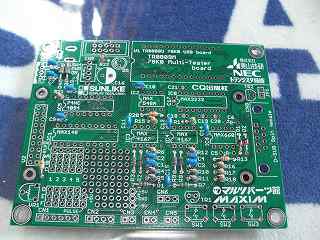

続いてコンデンサを

大量につけます。

そうして、

立てる抵抗をつけます。

工作のセオリーは低いものからなんです。

では、ソケットを取り付けます。

で、ここで、大きなICソケットが無い！

Σ(￣ロ￣lll)　ガビーン

仕方ないので手持ちのソケットを

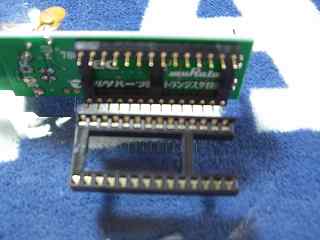

こんな風にカット

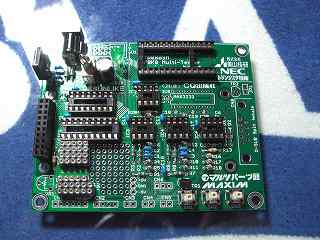

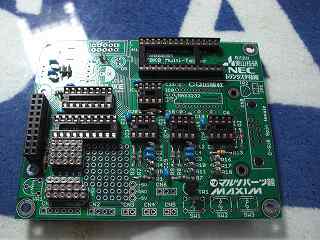

その他のソケットを取り付けます。

次は、液晶を組み立てます。

これは、後ほど取り付けます。

続いてスイッチ関係を

って、簡単に書いていますが、結構大変！
この所ディスクリートを仕事で扱ってないのでめんどうなので時間がかかる(-_-;)

写真撮ってないけどICをソケットに挿します。

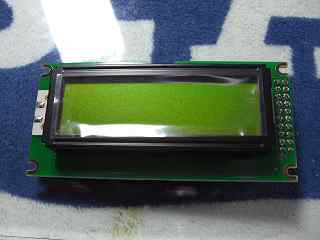

大きな液晶を

ネジ止め

って

止めたら部品が大量に余ってる

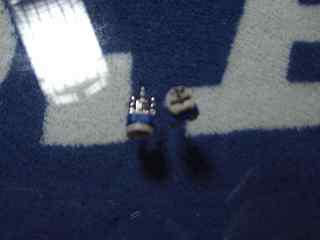

代表は

左下につけるらしい

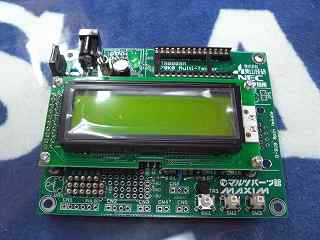

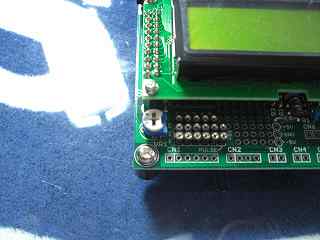

なんとか液晶があっても付いた(^o^)／

でも、世の中はそんなには甘くない

このソケットには部品をつけるんだって・・・

液晶外さないと付かないよぉ〜

分解

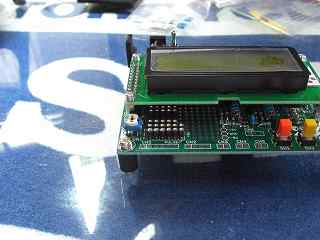

ここで、さらに余っていた部品を取り付け

ほぼ完成！

これに、液晶をネジ止め！

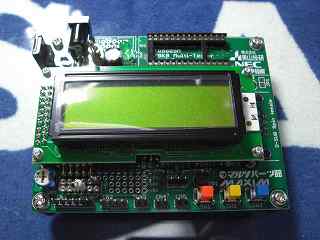

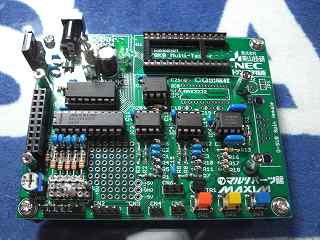

完成♪

さてと、机を片付けしていたら

Σ(ノ°▽°)ノハウッ！

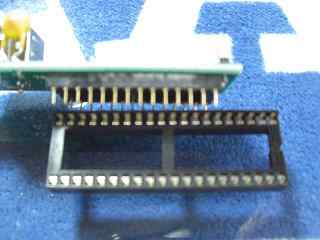

初めに加工していた大きなICソケット

このスポンジの

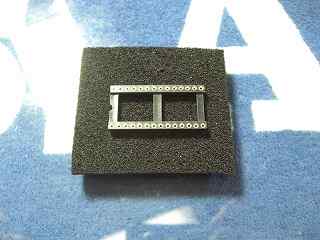

裏側にあった・・・

＼（＠；◇；＠）／ぴぃぃぃぃぃぃ

わかり難いよ(怒)

では

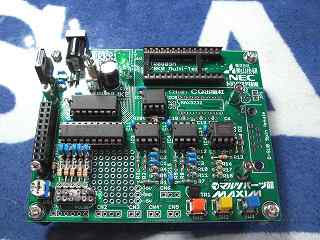

先月のUSBボードをつけて完全に完成です♪

って、完成は

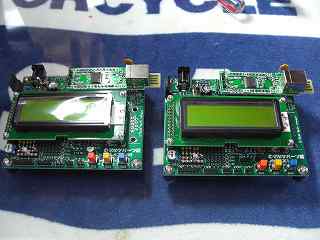

２個完成(殴)

と言うことで、後でデバックします。
