2019年9月28日 バックカメラ装着

時代の流れでしょう、バックカメラが無いと不便と言われるようになりました。

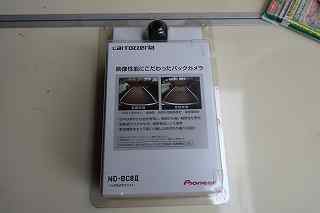

Pioneer ND-BC8�U

取付は、ガレージSさん

それでは、始まります。

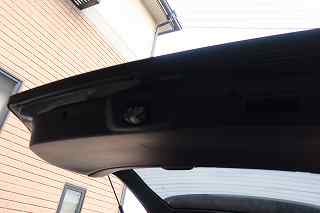

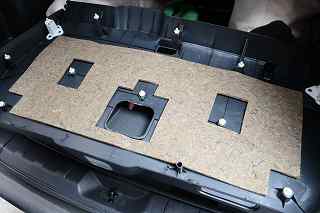

部品写真撮ってたら、リア既に分解が始まってます(汗)

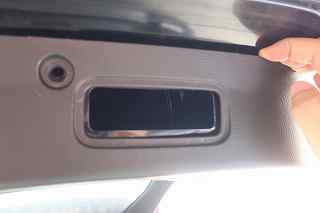

真ん中の小窓を外して裏から押すとすぐに取っ手取れました。

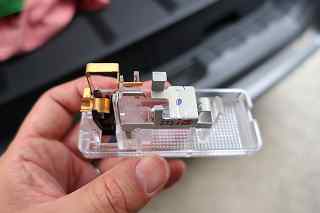

リアライトってすごい構造( ;∀;)
カプラー使わないコストダウン

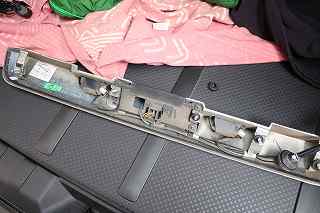

引っ張ると全部取れました(^^ゞ

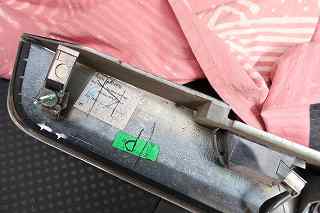

裏からナットを外して１か所ポッチを引っ張ると外れます。

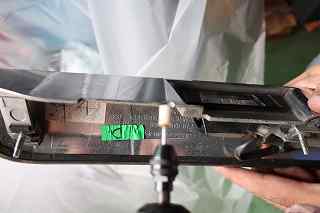

ケーブルを引き込む場所を削ります。
久しぶりにリューター使うと上手く削れないですね(-"-)

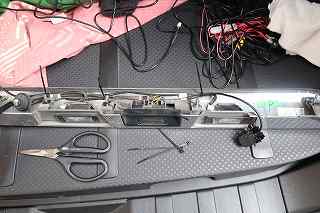

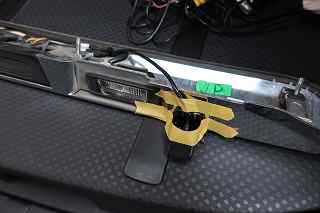

削った場所を基準にもともとのケーブルにインシュロックで固定します。
カメラをマスキングテープで仮止めして作業を進めます。

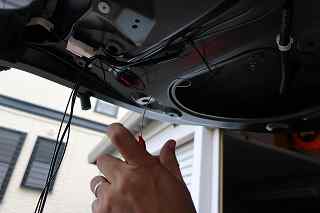

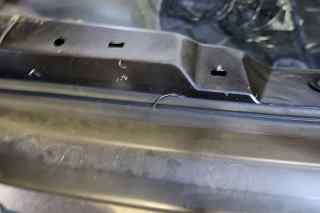

リアハッチ内部を通すのが難しいって思ったら
針金で通すんですね(@_@)

３本もありますが、私が後々の工作用に２本電線通します。

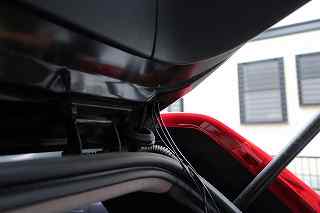

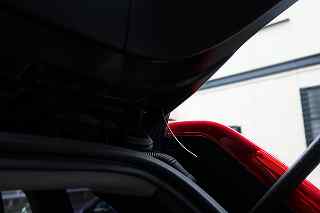

この後に、蛇腹に通して

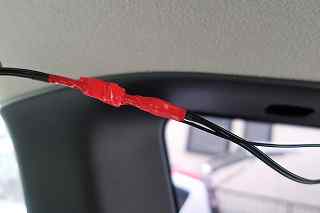

カメラケーブル延長ケーブルをつけたらテープで補強

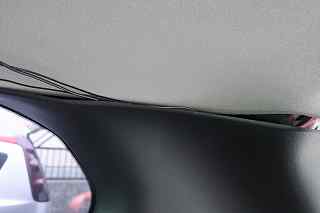

その後、パネル上部に押し込みます。

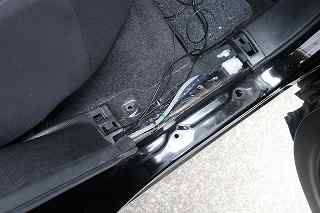

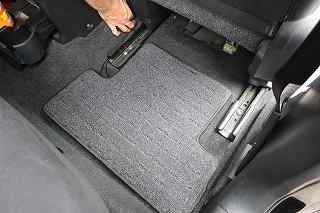

サイドからリアシートまで落として、サイドステップカバーを外して

リアマットの下を通して、センターコンソールを通します。

�@トラブル発生！

o(；△；)o エーン

ナビに映像入力がありません(>_<)

ネットで調べると

AVIC-ZH99はND-BD8�Uが適切ではない。

えー！

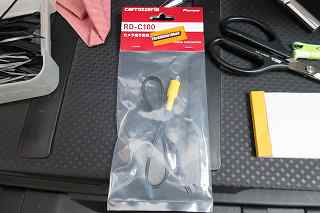

調べると、RD-C100と言う変換コネクターが必要

イエローハットに買い出し！

�Aトラブル発生！

o(；△；)o エーン

バックに入れても映像が映りません(>_<)

ネットで調べると

ナビにバックを認識させるために、バックランプラインをインプットしないとです。

予想外！

どうしようか・・・悩んでたら、既にバックランプが外されてます(笑)

外せるものは外して・・・

バックランプから分岐

パッキンの穴を利用して室内に引き込みます。

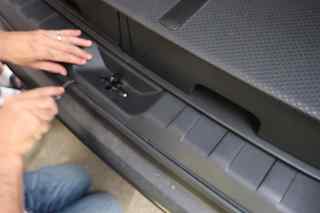

こちらは、パッキンに沿わしてスペアタイヤカバーの脇を通して
ナビまで引きます。

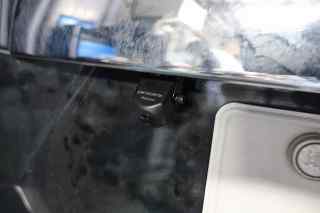

私の車にもバックカメラ付きました(^^)/

今後を考えて自分で取付を勉強していますが
やっぱり、経験値重要で、下調べAmazonだけではダメ見たいです(爆)
